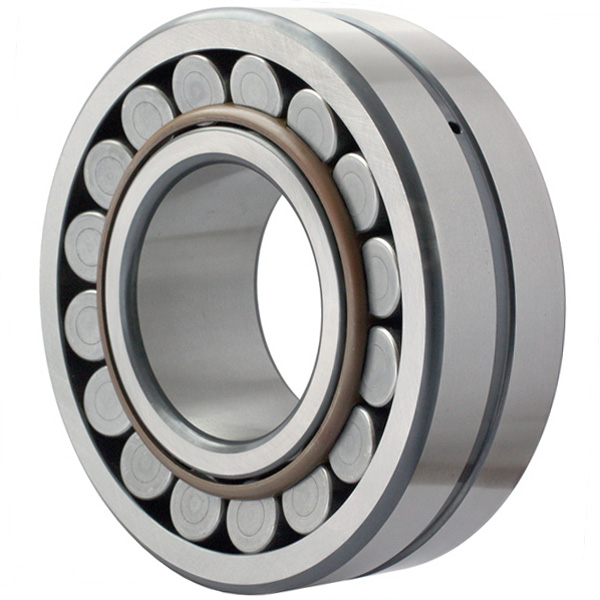

Spherical Roller Bearings

ตลับลูกปืนเม็ดโค้งสองแถวมีเม็ดลูกกลิ้งสองแถวพร้อมทั้งรางวิ่งผิวโค้งในวงแหวนนอกเป็นผิวเดียวกัน และมีรางวิ่งวงแหวนในสองรางเอียงทำมุมกับแกนกลางตลับลูกปืน ซึ่งลักษณะต่างๆ เหล่านี้ก่อให้เกิดการออกแบบที่ผสมผสานกันอย่างลงตัวและเหมาะสำหรับประยุกต์ใช้ในงานบางประเภทที่ไม่สามารถใช้ตลับลูกปืนชนิดอื่นทดแทนได้ ตลับลูกปืนเม็ดโค้งสองแถวสามารถปรับแนวได้เอง และด้วยเหตุนี้จึงไม่ได้รับผลกระทบจากเพลาเยื้องแนวเบี่ยงไปจากตัวเสื้อ หรือการเยื้องแนวที่เกิดจากเพลาบิดโก่งหรือดัดงอมากนัก

ตลับลูกปืนเม็ดโค้งสองแถวของ SKF เป็นตลับลูกปืนที่ได้รับการปรับปรุงให้สามารถรองรับแรงในแนวแกนได้ทั้งสองทิศทาง นอกเหนือไปจากการรับแรงรัศมี

ตลับลูกปืนมาตรฐาน

ตลับลูกปืนเม็ดโค้งสองแถวของ SKF รุ่นมาตรฐานประกอบด้วย

• ตลับลูกปืนแบบเปิด
• ตลับลูกปืนแบบมีฝาปิดกันฝุ่น
• ตลับลูกปืนสำหรับงานที่มีความสั่นสะเทือน

นอกเหนือไปจากตลับลูกปืนรุ่นมาตรฐาน SKF ยังมีตลับลูกปืนเม็ดโค้งสองแถวชนิดพิเศษสำหรับประยุกต์ใช้ในงานต่างๆ เป็นการเฉพาะอีกจำนวนมาก

ตลับลูกปืนแบบเปิด

ตลับลูกปืนเม็ดโค้งสองแถวของ SKF ได้รับการออกแบบให้มีลักษณะต่างๆ หลายแบบ ขึ้นอยู่กับอนุกรมและขนาดของตลับลูกปืน ความแตกต่างเหล่านี้คือ การจัดวางตำแหน่งของแหวนนำร่อง (Floating guide ring)  การออกแบบแหวนวงในและรัง

C(J), CC                    รังเหล็กกล้าสองชิ้นอัดขึ้นรูปแบบกรอบหน้าต่างล้อมรอบเม็ดลูกกลิ้ง วงแหวนในไม่มีขอบหน้าแปลน และแหวนนำร่องอยู่ชิดวงแหวนใน

EC (J), ECC(J)         รังเหล็กกล้าสองชิ้นอัดขึ้นรูปแบบกรอบหน้าต่างล้อมรอบเม็ดลูกกลิ้ง วงแหวนในไม่มีขอบหน้าแปลน และแหวนนำร่องอยู่ชิดวงแหวนใน และ ชุดเม็ดลูกกลิ้งได้รับการปรับปรุงเสริมความแข็งแรง

CA, CAC                   รังทองเหลืองชิ้นเดี่ยวตัดกลึงขึ้นรูป แบบกระดูกงู วงแหวนในมีขอบหน้าแปลนสำหรับประคองเม็ดลูกกลิ้งแหวนนำร่องอยู่ชิดวงแหวนใน

CAF                            เหมือนแบบ CA แต่รังทำด้วยเหล็กกล้า

ECA, ECAC              รังทองเหลืองชิ้นเดี่ยวตัดกลึงขึ้นรูป แบบกระดูกงู วงแหวนในมีขอบหน้าแปลนประคองเม็ดลูกกลิ้ง, แหวนนำร่องอยู่ชิดวงแหวนในและ ชุดเม็ดลูกกลิ้งได้รับการปรับปรุงเสริมความแข็งแรง

ECAF                         เหมือนแบบ ECA แต่รังทำด้วยเหล็กกล้า

E                                  รังเหล็กกล้าสองชิ้นอัดขึ้นรูป แบบกรอบหน้าต่างล้อมรอบเม็ดลูกกลิ้ง  วงแหวนในไม่มีขอบหน้าแปลน และวงแหวนนำร่องอยู่ชิดวงแหวนใน สำหรับตลับลูกปืนขนาดเส้นผ่านศูนย์กลางภายใน d £ 65 มม.

                                    รังเหล็กกล้าสองชิ้นอัดขึ้นรูปแบบกรอบหน้าต่างล้อมรอบเม็ดลูกกลิ้ง วงแหวนในไม่มีขอบหน้าแปลนและวงแหวนนำร่องอยู่ชิดรัง สำหรับตลับลูกปืนขนาดเส้นผ่านศูนย์กลางภายใน d > 65 มม.

CAFA                         รังเหล็กกล้าชิ้นเดี่ยวตัดกลึงขึ้นรูป แบบกระดูกงู อยู่ชิดรางวิ่งวงแหวนนอก วงแหวนในมีขอบหน้าแปลน และวงแหวนนำร่องอยู่ชิดวงแหวนใน

CAMA                        เหมือนแบบ CAFA แต่รังทำด้วยวัสดุทองเหลือง

ตลับลูกปืนเม็ดโค้งสองแถวของ SKF ทุกรุ่นมีการผลิตทั้งแบบรูในเป็นทรงกระบอกและแบบรูเรียว ยกเว้นเฉพาะบางกรณีเท่านั้น อนึ่ง สำหรับรูเรียวของตลับลูกปืน

• อนุกรม 240, 241, 248 และ 249 มีอัตราส่วนความเรียว 1:30 ระบุรหัสเสริมต่อท้ายเป็น K 30 และ
• อนุกรมอื่นๆ มีอัตราส่วนความเร็ว 1: 12 ระบุรหัสเสริมต่อท้ายเป็น K

ร่องที่วงแหวนและรูสำหรับเติมสารหล่อลื่น

เพื่อความสะดวกในการหล่อลื่นตลับลูกปืนอย่างมีประสิทธิภาพ ตลับลูกปืนเม็ดโค้งสองแถวของ SKF ถูกออกแบบให้มี

• ร่องรอบวงแหวนและรูสำหรับสารหล่อลื่น จำนวน 3 รู ในวงแหวนนอก ระบุรหัสเสริมต่อท้ายเป็น W33 หรือ
• เฉพาะรูสำหรับหล่อลื่น จำนวน 3  รู ในวงแหวนนอก ระบุรหัสเสริมต่อท้ายเป็น W20

ตลับลูกปืนเม็ดโค้งสองแถวแบบ E มีร่องรอบวงแหวนและรู 3 รู สำหรับป้อนสารหล่อลื่นเป็นมาตรฐาน ดังนั้นจึงไม่ระบุรหัสเสริม W33 ต่อท้ายรหัสเรียกตลับลูกปืน

ตลับลูกปืนแบบมีฝาปิดกันฝุ่น

ตลับลูกปืนแบบเม็ดโค้งสองแถวของ SKF บางรุ่นถูกออกแบบให้มีฝาปิดกันฝุ่นทั้งสองด้าน ฝาปิดกันฝุ่นได้รับการเสริมความแข็งแรงด้วยแผ่นเหล็กกล้า และผลิตจากวัสดุที่ทนต่อน้ำมันและทนการสึกหรอดังต่อไปนี้

• ยาง Acrylonitrile butadiene (NBR) ระบุรหัสเสริมต่อท้ายเป็น 2CS
• ยาง Hydrogenated acrylonitrile butadiene (HNBR) ระบุรหัสเสริมต่อท้ายเป็น 2CS5 หรือ
• ยางฟลูออโร (FPM) ระบุรหัสเสริมต่อท้ายเป็น 2CS2

โปรดสังเกตว่า ตลับลูกปืนชนิดมีฝาปิด      มีลักษณะเช่นเดียวกันกับตลับลูกปืนแบบเปิดทั่วๆ ไป กล่าวคือมิติขนาดภายนอกก็มีลักษณะเหมือนกัน ยกเว้นตลับลูกปืนอนุกรม 222 ชนิดมีฝาปิด มีขนาดความหนามากกว่าตลับลูกปืนแบบเปิดเล็กน้อย และใช้รหัสระบุอนุกรมตลับลูกปืน BS2-22

ตลับลูกปืนชนิดมีฝาปิดรุ่นมาตรฐานมีรูในเป็นทรงกระบอก แต่ตลับลูกปืนอนุกรม BS2-22 ส่วนใหญ่มีการผลิตเป็นรุ่นที่มีรูในเป็นรูเรียวด้วยเช่นกัน ตลับลูกปืนแบบมีฝาปิดทุกๆ ชนิดสามารถผลิตให้เป็นรุ่นที่มีรูเรียวได้หากมีความต้องการเป็นการเฉพาะ
